顾名思义，通电延时就是时间继电器得电后，其触点状态延后一定时间翻转；而断电延时是时间继电器断电后，其触点状态延后一定时间翻转。
时间继电器的图形符号如下：
关于时间继电器“通电”和“断电”类型的记忆方法：
一般继电器的表示方法是一个长方形，而时间继电器是把长方形隔成一大一小，在小方形中用“X”表示通电延时型，用“█”表示断电型。记住“█”是断电就比较容易了。
关于时间继电器触点的记忆方法：
时间继电器非延时触点与一般继电器触点画法相同。
延时继电器触点的画法比较特殊，无论通电延时还是断电延时，都会有一个“小弧形”。可以把这个弧形看作雨伞，翻转时是否“兜风”。如红框中上排画的通电延时继电器触点，通电瞬间都向右方翻转，“雨伞”会兜风，即延时翻转，而在断电时，触点向右移动，“雨伞”呈流线形，将瞬间复位（不延时）。
断电延时继电器触点记忆方法相同。通电瞬间“雨伞”都成流线形，瞬间完成翻转；断电时，“雨伞”兜风，即延时翻转。

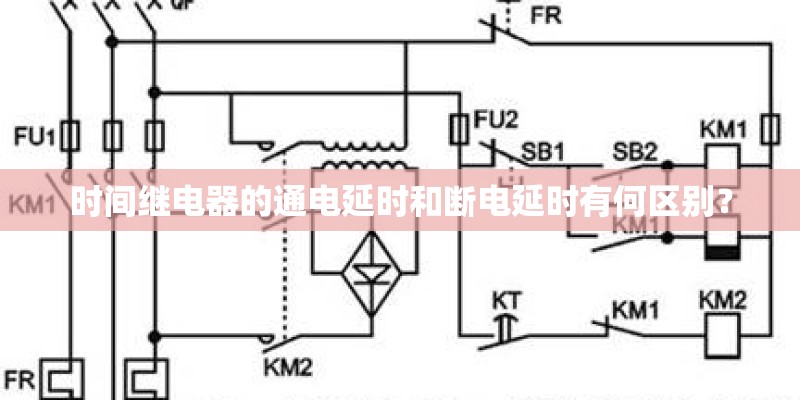

FU：熔断器、 KM ：交流接触器、KA：中间继电器、 KT： 时间继电器、KV：电压继电器、 SA：开关的辅助触点、FR：热继、SB：点动按钮
扩展资料
电气原理图标注
常见的标有：QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT 时间继
电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关。
元件技术数据
（1）电气元件明细表：元器件名称、符号、功能、型号、数量等。
（2）用小号字体注在其电气原理图中的图形符号旁边。
常用术语
失电压、欠电压保护：由接触器本身的电磁机构来实现，当电源电压严重过低或失压时，接触器的衔铁自行释放，电动机失电而停机。
点动与长动：点动按钮两端没有并接接触器的常开触点；长动按钮两端并接接触器的常开触点。
联锁控制：在控制线路中一条支路通电时保证另一条支路断电。
双重互锁：双重互锁从一个运行状态到另一个运行状态可以直接切换既“正-反-停”。直接启动：把电源电压直接加到电动机的接线端，这种控制线路结构简单，成本低，仅适合于实践电动机不频繁启动，不可实现远距离的自动控制。
欠压起动：指利用起动设备将电压适当降低后加到电动机的定子绕组上进行起动，待电动机起动运转后，再使其电压恢复到额定值正常运行 。
参考资料百度百科-电气原理图
